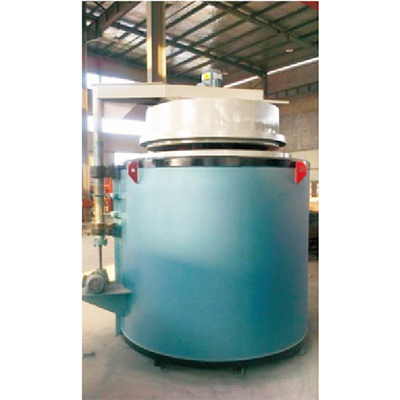

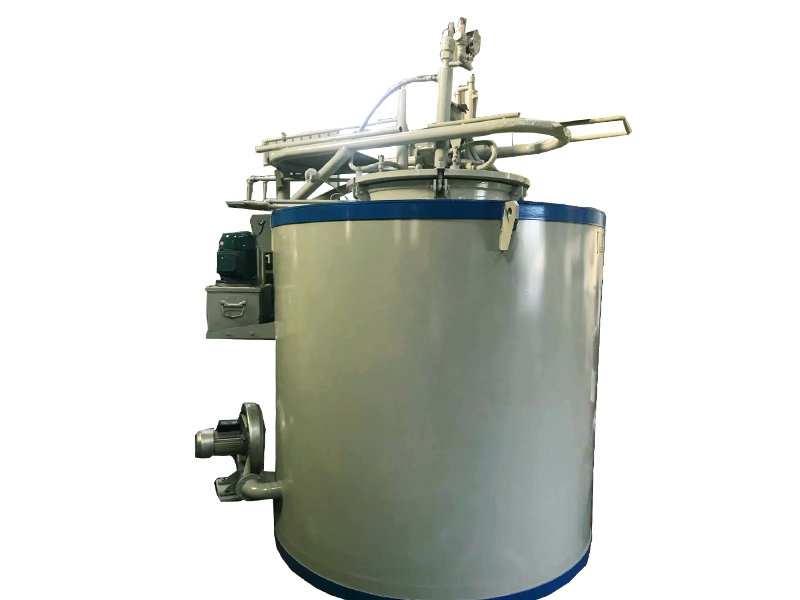

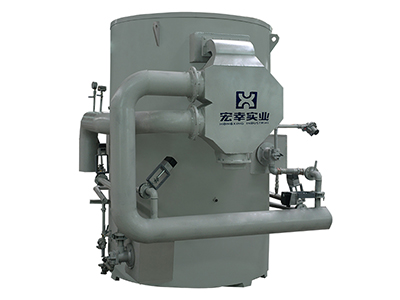

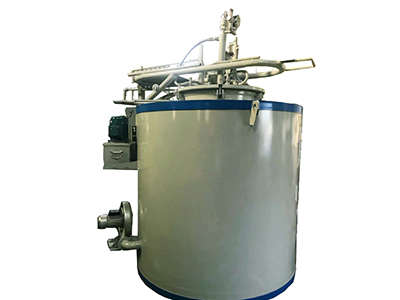

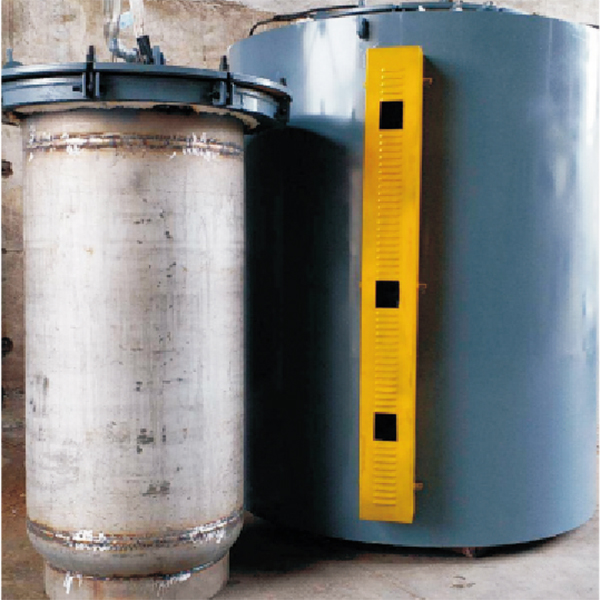

Horno de cuba para tratamiento térmico (Horno de normalizado, horno de recocido, horno de temple)

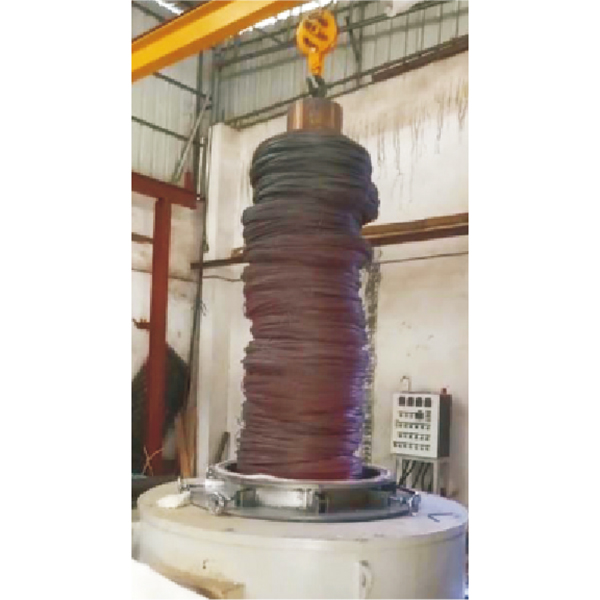

Este tipo de horno de cuba para tratamiento térmico es utilizado para trabajarse en partes de acero, por lo general piezas largas como partes de ejes, con la funcionalidad de normalizado, recocido y temple o templado. Un gas de protección puede ser colocar de ser requerido para minimizar la oxidación de las partes.

Parámetros

Modelo		RJ2-40-9	RJ2-60-9	RJ2-65-9	RJ2-75-9	RJ2-90-9	RJ2-95-9	RJ2-125-9
Potencia nominal (KW)		40	60	65	75	90	95	125
Voltaje nominal (V)		380	380	380	380	380	380	380
Temperatura nominal (℃)		950	950	950	950	950	950	950
Fase		3	3	3	3	3	3	3
Número de áreas de calentamiento		1	1	2	3	1	2	3
Método de cableado del elemento de calentamiento		Y	YY	Y.Y	Y.Y.Y	YY	Y.Y	Y.Y.Y
Tamaño de la cámara	Diámetro (mm)	Ø600	Ø800	Ø600	Ø600	Ø1000	Ø800	Ø800
Tamaño de la cámara	Altura (mm)	800	1000	1600	2400	1200	2000	3000
Tiempo de calentamiento sin cargado (h)		≤2.5	≤3	≤2.5	≤3	≤4	≤3	≤4
Pérdida de energía sin cargado (kw)		≤9	≤13	≤16	≤20	≤18	≤22	≤27
Acumulación de calentamiento (KW·h)		≤250	≤500	≤450	≤570	≤525	≤620	≤750
Máx. cargado (kg)		350	800	700	1100	1500	1600	2400
Dimensiones	Longitud (mm)	1550	2150	1800	1800	2240	2100	2200
	Ancho (mm)	1500	1620	1760	1760	1820	2000	2100
	Altura (mm)	2470	1900	3180	3900	2110	3470	4560
Masa del horno (kg)		1600	2400	3200	4400	3600	4000	4800
